Tracer d'une courbe
Méthode : courbe, échelle et légende
Pourb tracer la courbe \(y=sin(x)\) pour \(x\in[-\pi,\pi]\) on entre la commande :
x=[-%pi:0.01:%pi]';y=sin(x);
Avant de tracer le graphique, il faut effacer le précédent :
clf()
Après on peut tracer la courbe en rouge avec une légende :
plot(x,y,'r')
legend('Sinus de fréquence ')
Puis on précise le titre du graphique, les unités sur X et sur Y
xtitle("Courbe Sinusoidale","Angle (Rd)","tension (V)")
Pour se repérer dans le graphique, une grille est ajoutée :
xgrid()

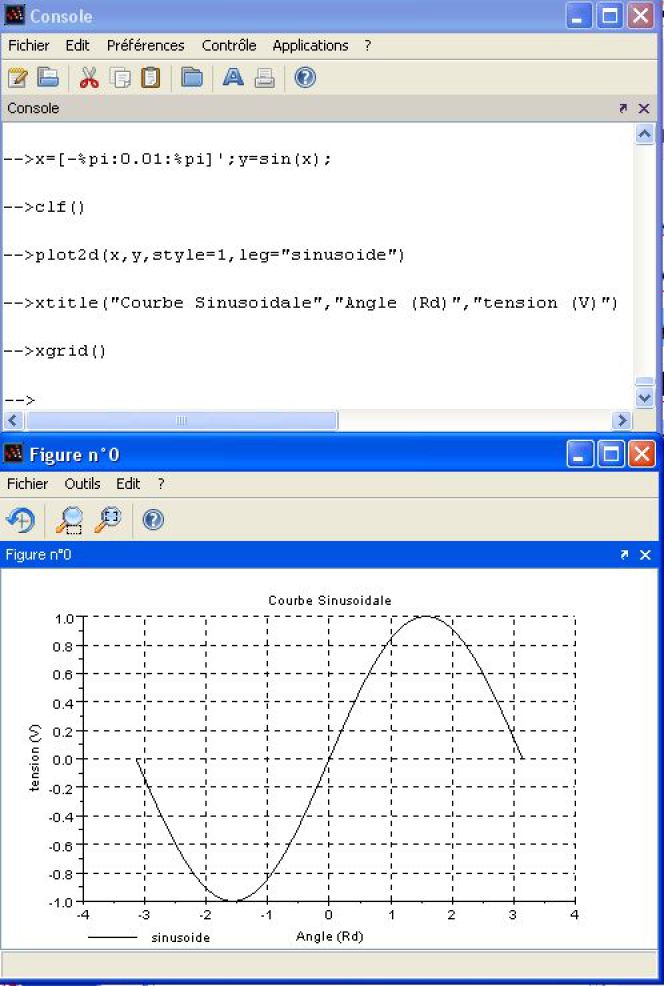

ce qui nous donne
Attention : Gestion de la fenêtre graphique
Lorsque vous tracez une seconde courbe, le graphique précédent n'est pas effacé. Pour l'effacer il faut soit utiliser la commande clf() ou bien fermer la fenêtre graphique.
Complément : Agrandir le graphique
Pour agrandir le graphique, différentes solutions sont disponibles :
utiliser la loupe dans la fenêtre graphique ;
utiliser la molette de la souris et se déplacer dans le graphique en pressant le bouton gauche de la souris ;
ne tracer que la zone à zoomer ou modifier que les propriétés du graphique .
Dans la vidéo suivante, on utilise le bouton loupe pour zoomer la fenêtre, et dans la deuxième partie on utilise la molette et le bouton gauche pour se déplacer.
